Mechtool Panel 60 Tilt - Skivlyft med tilt

Mechtool Panel 60 Tilt - Skivlyft med tilt

Vakuumlyft för ergonomisk hantering av paneler, skivor, plåt och glas

En vakuumlyft för paneler och skivor används ofta där material behöver positioneras med hög noggrannhet. Stora paneler och skivor kan vara utmanande att rikta in, tilta och placera i fixturer samtidigt som full kontroll över hanteringen behöver bibehållas.

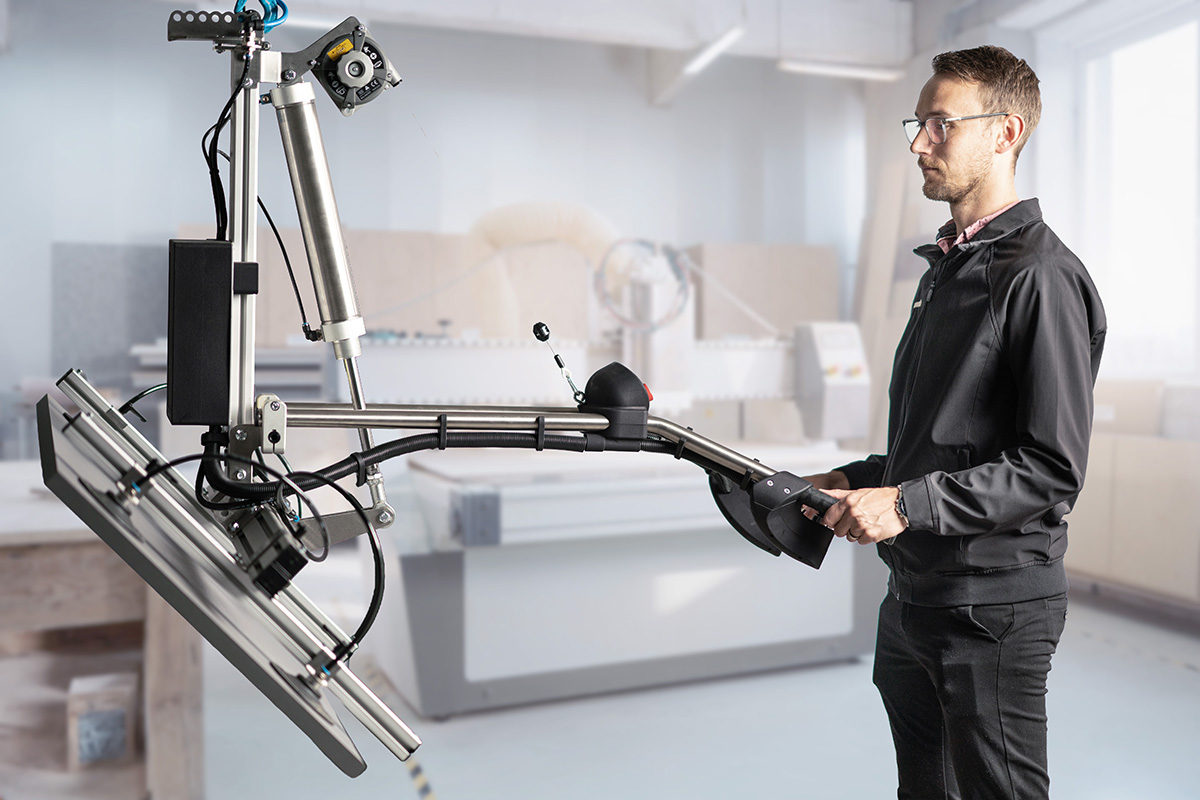

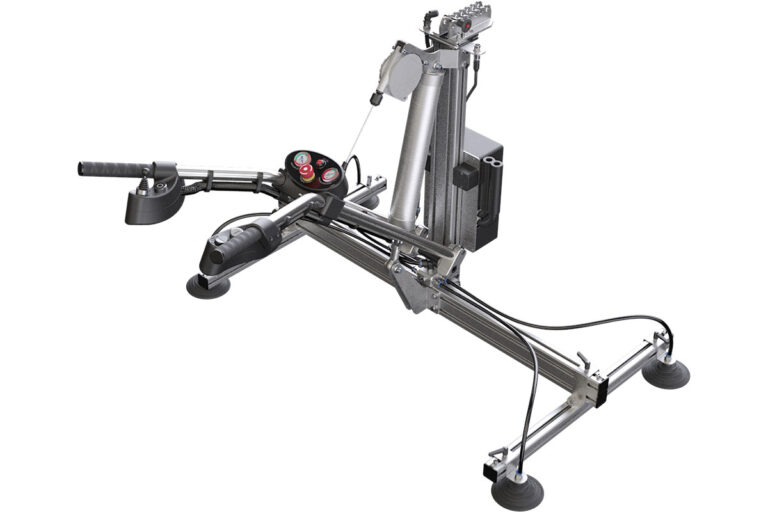

Mechtool Panel 60 Tilt är utvecklad för lyft, positionering och tilt av släta, torra och icke-porösa material såsom plåt, glas och andra plana material upp till 60 kg. Tillsammans med det ergonomiska manöverhandtaget och den steglösa lyftrörelsen från Mechchain Pro II eller MobiChain minskar belastningen på operatören samtidigt som verktyget ger hög kontroll genom hela hanteringsprocessen.

Typiska användningsområden

Positionering av paneler och skivor i sågar och bearbetningsutrustning

Lyft och positionera paneler och skivor från pall eller stapel för kapning, bearbetning och vidare förädling.

Tillverkning och montering av glas, fönster och dörrar

Hantera paneler, skivor och glas på ett säkert sätt mellan olika arbetsstationer under tillverkning och montering.

Plåt- och panelbearbetning

Positionera och rikta in större paneler och skivor vid monterings- och bearbetningsmoment där hög kontroll är viktig.

Letar du efter en lösning för gipsskivor, OSB eller andra porösa material? Då rekommenderar vi Vacuhand Pro, som är särskilt utvecklad för denna typ av hantering.

Utvecklad för säker och ergonomisk hantering

Det ergonomiska manöverhandtaget ger ett bekvämt och naturligt grepp genom hela lyftrörelsen. Lyft, sänkning och tilt styrs direkt från handtaget, vilket gör att operatören kan hantera hela arbetsmomentet utan att behöva ändra grepp.
Den integrerade tiltfunktionen styrs med en tumjoystick på handtaget och möjliggör mjuk tiltning från 0° till 90° för noggrann positionering vid hantering och montering.

En tydlig Lift OK-signal visar när tillräcklig vakuumnivå har uppnåtts för ett säkert lyft. Den integrerade avlastningsenheten säkerställer att vakuumet endast kan kopplas bort när verktyget är avlastat. Lasten måste därför vara säkert placerad innan vakuumet kan stängas av, vilket minimerar risken för oavsiktlig frigöring under hanteringen.
En energisparfunktion minskar automatiskt förbrukningen av tryckluft när erforderlig vakuumnivå har uppnåtts.

Flexibla installationsmöjligheter

Mechtool Panel 60 Tilt är utvecklad för att användas tillsammans med Mechchain Pro II, vilket skapar en komplett lyftlösning för ergonomisk hantering av paneler och skivor som kan anpassas efter olika arbetsplatser. Mechchain Pro II är en frekvensstyrd elektrisk kättingtelfer med steglös lyfthastighet, utvecklad för applikationer där mjuka och precisa lyftrörelser är viktiga.

I kombination med Mechrail skapas ett lättgående skensystem som kan täcka en eller flera arbetsstationer. Den låga rullmotståndet och stora täckningsytan gör lösningen väl lämpad för hantering av paneler och skivor över större arbetsområden.

Verktyget kan även installeras tillsammans med Mechcrane, vilket ger en fast monterad svängkranslösning för dedikerade lyftpunkter där arbetet utförs inom ett avgränsat område. Detta är ofta ett praktiskt val för monteringsstationer och andra arbetsplatser där hanteringen sker inom en begränsad arbetsradie.

För arbetsplatser där lyftutrustningen behöver flyttas mellan olika stationer kombinerar MobiChain funktionerna hos Mechchain Pro II med en mobil vikarmskran. Resultatet är en kompakt fristående lyftlösning som enkelt kan flyttas mellan olika delar av verksamheten samtidigt som samma smidiga och precisa lyftegenskaper bibehålls.

Teknisk data
